信号・電源分離ユニットの製作 (2006/08/10)

8月10日現在,高速電力線通信の規制緩和は電波監理審議会で検討中です.従って,電力が重畳している線に短波帯のデータ信号を伝送すると電波法違反です.といっても,高速電力線通信信号のスペクトラムとかには興味があります.そこで,通信信号と電源を分離するユニットを製作し,信号のみを抽出して,信号の時間領域や周波数領域を見てみたいと思います.

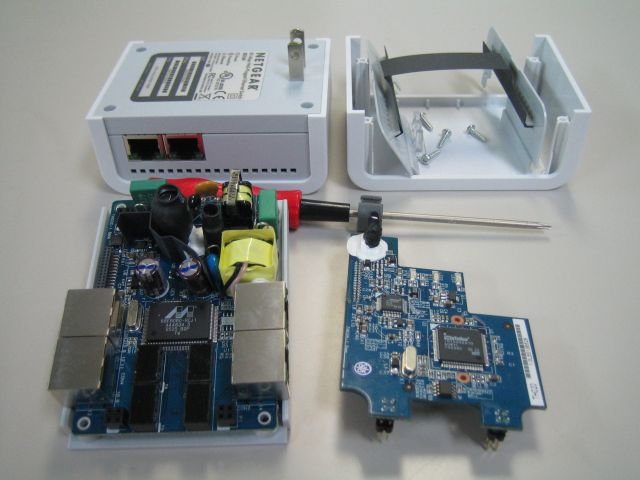

下の写真は,アメリカで販売されている電力線通信用モデムである,Netgear XE104 85Mbps Wall-Plugged Ethernet Switchです.PHY層の伝送レートが最大で85Mbpsで,イーサネットスイッチと一体化しています.一つは分解していないもの,一つは分解したものです.分解したものの左側が電源と信号を分離する部分とイーサネットスイッチになり,右側は電力線通信用のPHY層とMAC層のチップがあります.なお,分解には,T-9Hのトルクスドライバーが必要になります.トルクスドライバーは近くのホームセンターで購入できると思います.購入することは可能ですが,これをその辺のコンセントにつなげてデータのやり取リをすれば,電波法違反になりますので,注意して下さい.

Netgear XE104 85Mbps Wall-Plugged Ethernet Switch

さて,信号・電源を分離するには,要は信号側端子にはハイパスフィルター(HPF),電源側端子にはローパスフィルター(LPF)を作ればよいことになります.電源側のLPF(ACライン・ノイズフィルターと言われる)は,市販のもので安価で性能がよいものが出ているので,自作せずにそちらを使用することにします.秋月電子通商より,NEC/TOKINのGL-2080FVP-T1を購入しました.信号側端子のHPFとして,次数が3次のものと1次のものを設計しました.非常に簡単ですが,下が回路図となります.

PLC Filter Unit - Diagram

表は今回のために購入したものです.

商品名 メーカー名 型番 単価 (円) 数量
チップコンデンサ, 3.3nF, 200Vdc 村田製作所 GRM55N2C2D332JY21B - -
面実装インダクタ, 10μH, 2A Wuerth Elektronik 74454010 310 5
ACノイズフィルター NEC/TOKIN GL-2080FVP-T1 150 5
プラスチックケース タカチ電機 SS-N125G 470 5
ACアウトレット サトーパーツ S-80 50 5
めがねACインレット マル信無線電機 MJ-27S 100 5
2P-3P ACコード - - 110 5
ACコード 1.8m (メガネプラグ付) - - 110 5
単芯ケーブル, 24AWG, 黒 Alpha Wire 5854/7-BLACK-30M 1,900 1
単芯ケーブル, 24AWG, 白 Alpha Wire 5854/7-WHITE-30M 1,900 1
単芯ケーブル, 24AWG, 赤 Alpha Wire 5854/7-RED-30M 1,900 1
銅箔テープ - - - -

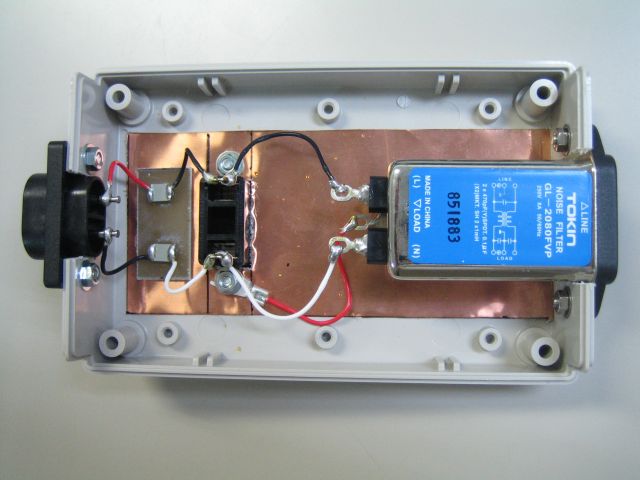

下の写真は,製作後の信号・電源ユニット(HPFが次数1のもの)の中身です.

PLC Filter Unit -Photo

電力線通信モデルが接続するポートをModem Port,電源を供給するポートをPower Port,高周波信号が流れるポートをSignal Portと呼びます.研究室のネットワークアナライザAgilent 8712ETでModem PortからPower Portへの伝送レスポンスを測定しました.このとき,Signal Portはオープンとします.また,図中の"1st order"は次数1のHPF,"3rd order"は次数3のHPFを示します.

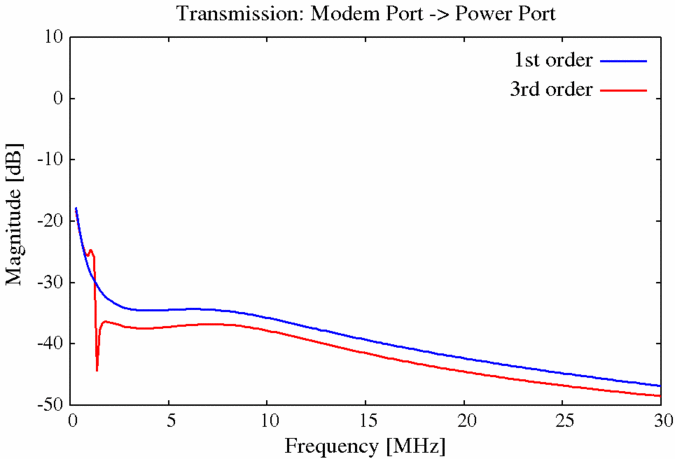

Modem Port to Power Port

電力線通信モデムの電力スペクトラム密度は-55dBm/Hzから-60dBm/Hzですので,次数1のものでも背景雑音レベルに減衰していることが分かります.次に,Modem PortからSignal Portへの伝送レスポンスを測定しました.このとき,Power Portに擬似電源回路網(AMN)などを接続して測定する方が好ましいかも知れませんが,今回はPower Portはオープンとしました.

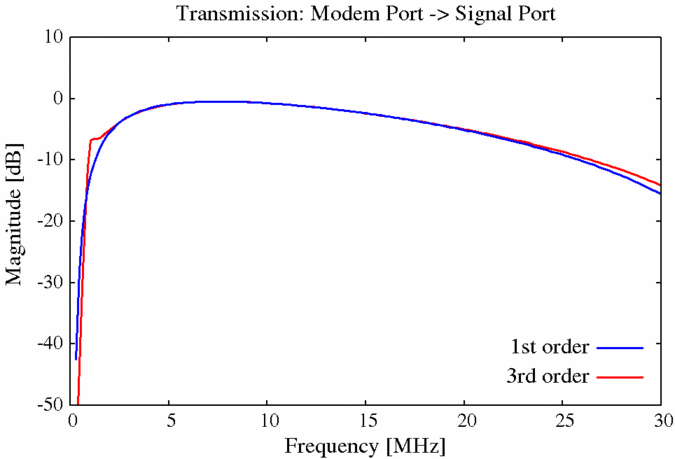

Modem Port to Signal Port

電力線通信モデムの使用周波数帯は4.3MHzから20.9MHzですので,グラフより十分に信号が通過することが分かります.これらの結果から,次数1でも十分な特性が得られています.これからは,HPFの次数が1の信号・電源分離ユニットを利用していきます.さて,次は,通信を行うための伝送路の構築,測定データを集めるための準備をしていきたいと思います.

(追記 2006/08/18) 複数のADSLのスプリッタを利用すると,FAXができないなどの障害が起こることがあります.

スプリッタの複数使用は諸悪の根源

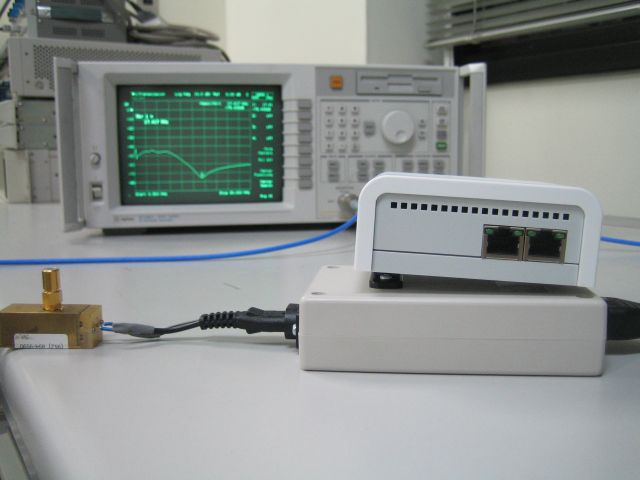

複数のスプリッタを利用することで,周波数が共振してしまう現象があるようです.今回の信号・電源分離ユニットの場合でも,電力線通信モデムのアナログフロントエンド(AFE)との間で同じようなことが起こる危険性があるかも知れません.そこで,信号・電源分離ユニットに電力線通信モデムを接続した上で,Signal PortからPower Portへの透過特性をネットワークアナライザAgilent 8712ETで測定しました.利用した電力線通信モデムは,前述のNetgear XE104 85Mbps Wall-Plugged Ethernet Switchです.測定時の写真です.

Measurement

測定結果は,次のグラフです.

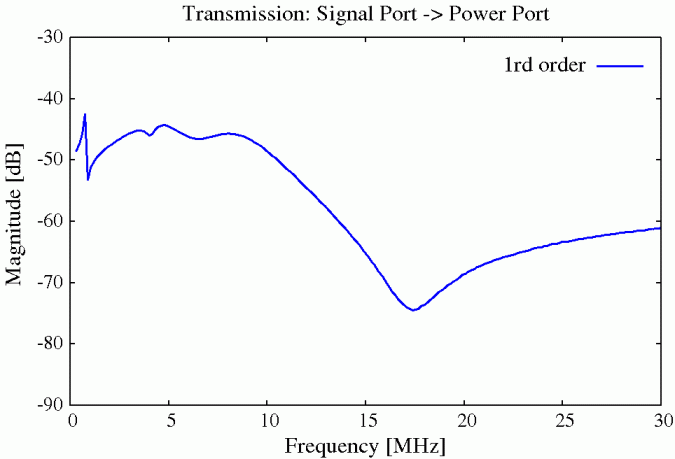

Signal Port to Power Port with Modem

電力線通信モデムが信号周波数帯でインピーダンスマッチングがとれているためか,かなりの減衰量が得られています.従って,信号・電源分離ユニットと電力線通信モデムのAFEの組み合わせによって,電力線側にデータ信号が通過するようなことはないものと思われます.
